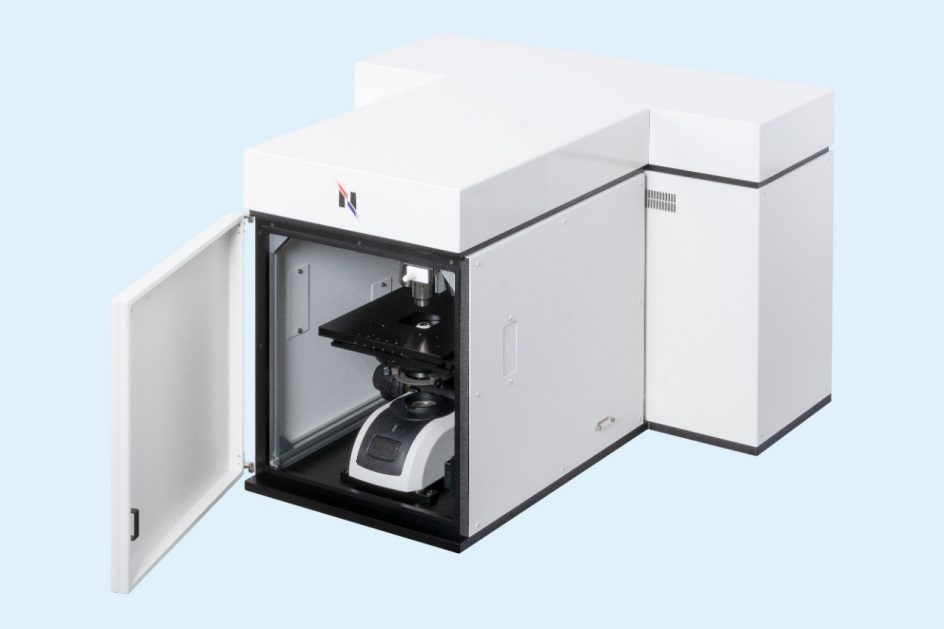

RAMANtouch
Logo Producător
Cea mai rapida imagistica Raman de inalta calitate din lume.

Un microscop confocal de imagistica Raman cu viteza si precizie de neegalat

Tehnologia Nanophoton utilizeaza iluminarea laser in forma de linie si un CCD bidimensional pentru a capta 400 de spectre intr-o singura expunere. Folosind scanere galvanometrice, RAMANtouch realizeaza imagini Raman rapide si precise de sute de mii de pixeli in cateva minute - nu este nevoie de un detector EMCCD.

RAMANtouch reprezinta o abordare complet noua in comparatie cu microscoapele Raman traditionale - si de aceea realizeaza imposibilul: viteza maxima de formare a imaginilor, fara nicio pierdere de calitate spectrala sau de rezolutie spatiala.

RAMANtouch ofera:

  • Imagistica Raman de foarte mare viteza
  • Rezolutie spectrala si spatiala ridicata
  • Hardware complet automatizat
  • Analiza performanta pentru imagini Raman 2D/3D
  • Autocalibrare si aliniere automata

Explicatii despre scanarea cu laser prin intermediul galvanometrelor

  • Utilizarea unei oglinzi galvanometrice este o metoda inovatoare de scanare prin care un fascicul laser poate scana liber punctul de sub obiectivul obiectivului - fara a fi nevoie sa se deplaseze platoul de proba! In ceea ce priveste atat precizia, cat si viteza, aceasta depaseste cu mult "scanarea pe masa" conventionala.
  • In plus, fasciculul laser este incident perpendicular pe planul de observare, indiferent daca va aflati in centrul campului vizual sau la margine. Acest lucru permite moduri speciale de masurare:
  • Laser line scanning: scanati suprafata probei dumneavoastra cu o rezolutie spectrala si spatiala ridicata, la cea mai mare viteza si cu precizie maxima.
  • Scanare punctuala: creati imagini rapide de ansamblu ale unei zone de masurare prin masurarea numai a acelor parti care prezinta efectiv un contrast in spectrele lor Raman.
  • Masurare AreaFlash: prin "intermitenta" liniei laser Raman de-a lungul FOV-ului, se creeaza un spectru mediu al intregii zone. Acest lucru permite masuratori ultra-rapide ale unor suprafete mari.

Performanta Raman maxima in orice mod de masurare

Modul linie laser

  • Imagistica Raman ultra-rapida prin iluminare de tip linie
  • Linie laser omogena si fara distorsiuni pe intregul camp vizual
  • Fara detector EMCCD

Modul punct laser

  • Punct de focalizare perfect chiar si la marginea campului vizual
  • De sute de ori mai rapid decat o platina microscopica motorizata
  • Precizie de pozitionare de pana la 10 nm

Rezolutia de varf a imaginii Raman

Imagistica Raman cu profilare in profunzime in planul XZ permite o analiza nedistructiva, cum ar fi examinarea filmelor multistrat. Utilizarea unui obiectiv cu imersie imbunatateste semnificativ rezolutia spatiala, permitand detectarea straturilor ultra-subtiri de pana la 250 nm.

Accesati domeniul submicrometric

Microscopia Raman ofera informatii esentiale pentru identificarea compusilor organici si anorganici, precum si a polimorfismului cristalin. Spre deosebire de microscopia IR, microscopia Raman ofera avantaje precum rezolutia spatiala submicrometrica si capacitatea de a analiza probe in medii apoase.

Pentru mai multe detalii click aici

Documente

RAMANtouch_ENG_240322.pdf
